MEDIDORES DE CAUDAL

CAUDALIMETROS VOLUMETRICOS A DESPLAZAMIENTO POSITIVO

Un medidor de caudal / flujo volumétrico ó caudalimetro volumetrico es un dispositivo volumétrico (mide volumen, no velocidad o masa)
La cámara de medición tiene un movimiento mecánico que aísla el flujo de entrada del flujo de salida. Cuando el líquido es empujado a través de la cámara de medición, se genera el movimiento de los rotores. Este movimiento representa la base de la medición de caudal.
Si bien ningún medidor de flujo es ideal para todas las condiciones de operación, los medidores de caudal volumétricos cubren aplicaciones muy amplias y ofrecen muchas ventajas sobre la mayoría de los demás principios de medición; como por ejemplo la no necesidad de tubería recta a la entrada o salida del medidor.
Los medidores de desplazamiento positivo alcanzan valores de hasta 0,1% de incertidumbre, lo que los hace útiles en aplicaciones con alta exigencia de exactitud como facturación y operaciones de custody transfer. Muy utilizados en Petroquímicas para la medición y transvase de combustibles y también como sistema de calibración de otros medidores.

CAUDALIMETROS DE RUEDAS OVALES (OVAL GEAR)

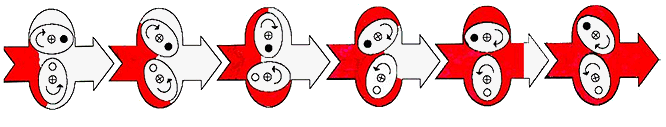

La cámara de medición contiene dos engranajes ovalados con dientes entrelazados. A medida que los engranajes giran, un volumen exactamente conocido es desplazado y registrado por un sensor de Efecto Hall, o un Reed Switch que envía la señal a la electrónica que contabiliza el caudal.

Una característica notable frente a otros sistemas de medición es la mejora de exactitud con la viscosidad.

Medidores de caudal FILL RITE MiniOval serie TM:

Inicialmente fueron desarrollados para el servicio de inyección de aditivos; hoy en día son utilizados en una variedad de aplicaciones, desde procesos industriales de bajos caudales, pasando por procesos de Batch de producción de pequeños volúmenes, sistemas de consumo de combustible y monitoreo de flujo de lubricantes.

Modelo TM02 conexión 1/4" caudal max 1 LPM
Modelo TM03 conexión 3/8" caudal max 11 LPM
Modelo TM04 conexión 1/2" caudal max 38 LPM
Modelo TM06 conexión 3/4" caudal max 76 LPM

• Materiales: cuerpo de Aluminio / AISI 316, engranajes de PPS (Ryton) / AISI 316
• Temperatura: -20…70°C
• Presión: 28 bar / 103 bar
• Exactitud: ± 0,5%

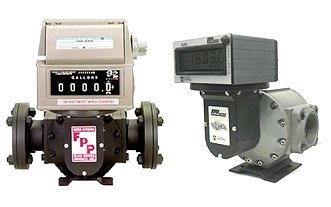

Medidores de caudal FILL RITE serie TS: De funcionamiento preciso y alta exactitud, permiten un ensamble flexible con registradores mecánicos, salidas de pulsos o una variedad de contadores electrónicos, controladores de batch y acondicionadores de señal.
Ideal para mediciones de caudal en la carga y recepción de todo tipo de combustibles, solventes, aditivos, lubricantes, soda cáustica y fertilizantes.
Por su diseño liviano y compacto son muy utilizados en camiones tanque o cisterna, incluyendo los opcionales de filtro y eliminador de aire. El medidor mecánico con registrador puede acoplarse a una impresora de tickets con el fin de suministrar un registro inmediato de la transacción. Disponible tambien con registradores electrónicos con interfase para impresora y compensación de temperatura opcional.

Modelo TS10 conexión 1" caudal max 150 LPM
Modelo TS15 conexión 1 1/2" caudal max 230 LPM
Modelo TS20 conexión 2" caudal max 380 LPM
Modelo TS2H conexión 2" caudal max 570 LPM
Modelo TS30 conexión 3" caudal max 760 LPM

• Materiales: cuerpo de Aluminio / AISI 316, engranajes de PPS (Ryton) / AISI 316
• Temperatura: -20…100°C
• Presión: 28 bar / 103 bar
• Exactitud: ± 0,25%

SURTIDORES ELECTRONICOS PARA GAS OIL

Diseñados con el fín de responder a la demanda de un surtidor de gas oil de costo económico para uso privado, compacto y fácil de instalar, que permita efectuar suministros rápidos y precisos, utilizable sólo por personal habilitado.

Un software dedicado permite exportar los datos a PC. El portapistola, la bomba y el cuentalitros están contenidos en un cuerpo compacto. La unidad electrónica de control, capaz de gestionar hasta 50 usuarios, también por medio de llave magnética, permite efectuar suministros en preselección.

Los datos pueden ser descargados en PC tanto por medio de la llave magnética como mediante conexión por cable.

Pueden ser instalados sobre pared, directamente sobre el depósito, a través de unión rápida, o bien sobre columna.

Vea Caudalímetro para gasoil

• Caudal: 70 LPM
• Precisión +/- 0,5 %
• Memoria local de los últimos 200 suministros realizados.
• Posibilidad de introducir código de vehículo y kilometraje.
• Gestión de la fecha y la hora del suministro.
• OPCIONAL: software para exportar los datos a PC. organiza los datos de los suministros permitiendo tanto su análisis como su impresión.
